產業觀察 | 半導體產業：全球競爭與中國崛起 | 附最新半導體產業鏈圖譜

以下文章來源于產業科技 ，作者產業科技

半導體產業對現代化社會的建立與維護至關重要，涉及國家安全和戰略部署，因此，全球相關國家都出臺了半導體的支持政策，這造成半導體供應在朝區域化的方向發展。

美國增強對于半導體和芯片領域投資規模;歐盟更注重提升半導體產業綜合競爭力;日本也在針對半導體產業薄弱環節進行建設。

半導體國產化的浪潮聲勢正好，而國外、國內半導體玩家眾多，半導體行業本身分支也多，對于不在此行業的人來說，難免隔霧看花，今天我們就簡單介紹一下，芯片的分類以及產業圖譜，讓大家對于我國“戰斗”在前線的行業人員有一個了解，芯片和半導體的關系是什么?芯片從業者們?cè)诟墒裁?

芯片、半導體以及集成電路

芯片是一種集成電路，而集成電路占半導體行業的80%以上。半導體指常溫下導電性能介于導體與絕緣體之間，且導電性可控的材料。我們比較常聽到的，是用半導體所制作成的產品，主要分為：集成電路、分立器件、光電器件和傳感器。集成電路是一種微型電子器件或部件，也可以理解為“由半導體材料制成的一個超大規模電路的一個集合，讓電容，晶體管，電阻等器件工作在硅片(或者其他介質)上”。

因此，可以說集成電路是由半導體材料制成的芯片，而芯片則是半導體材料上集成了多個電子元件的微型電子器件。它們共同構成了現代電子設備和計算機系統的核心。

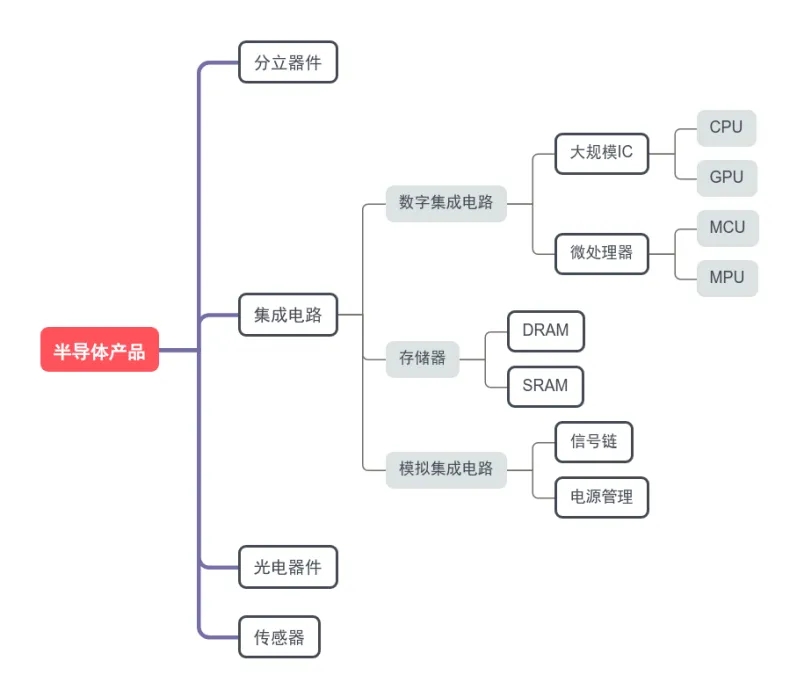

芯片的分類

現代社會發展快速又多樣，芯片的架構、種類隨之增多。按照不同的標準，可將其分為不同的類型，比如數字集成電路(大規模IC-CPU、GPU，微處理器-MCU、MPU、DPS)、模擬集成電路、存儲器(DRAM、SRAM)等。

芯片的制造過程

芯片的制造工序繁多，簡單可以概括為三大步驟：設計(集成電路)——流片(芯片)——封裝(可運用)。

上游產業：原材料及機器設備

芯片行業產業鏈上游為半導體核心產業，涵蓋芯片生產制造所需的原材料以及機器設備，對于技術的要求極高。

中游產業：半導體制造

芯片行業產業鏈中游為半導體制造領域，包含設計、制造、封測等一系列環節。

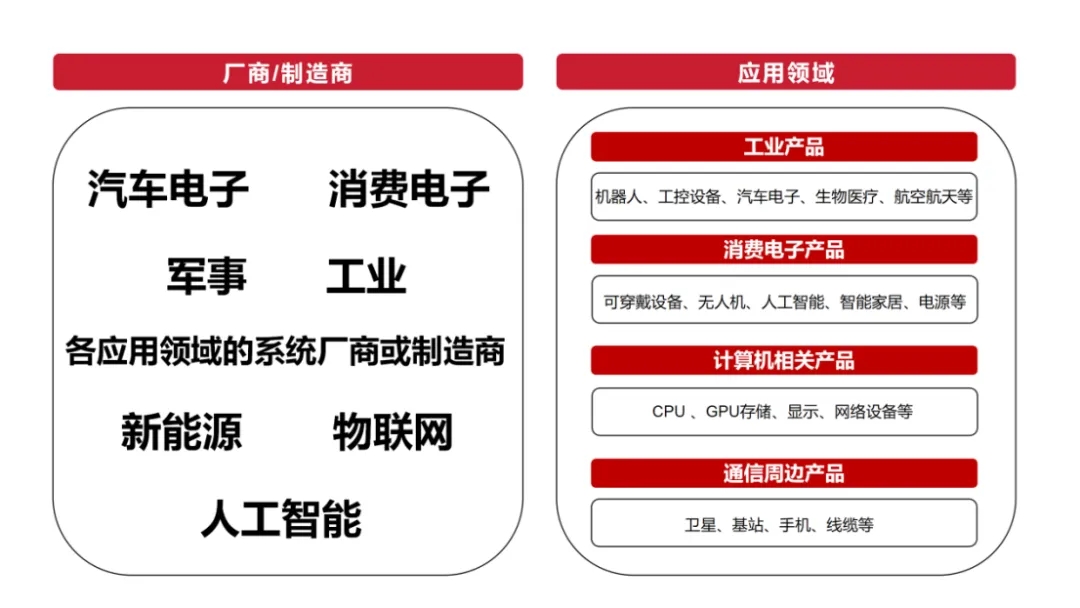

下游產業：半導體應用

芯片行業產業鏈下游涉及到方方面面。

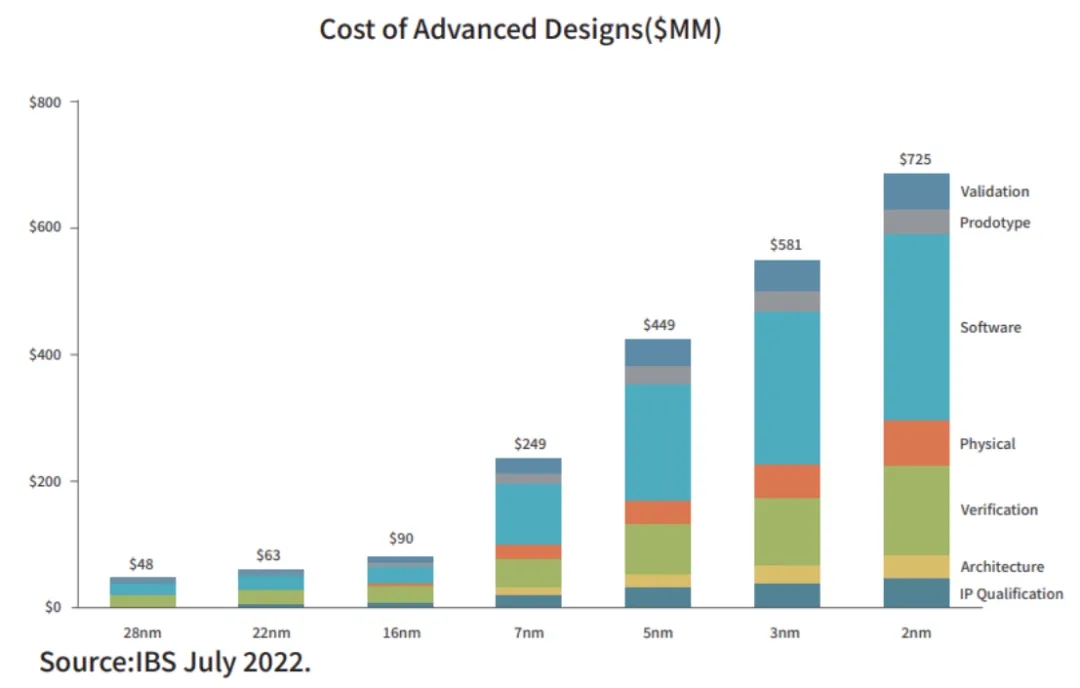

根據IBS《Design Activitiesand Strategic Implications》數據顯示，全球范圍內芯片設計成本日益增高。

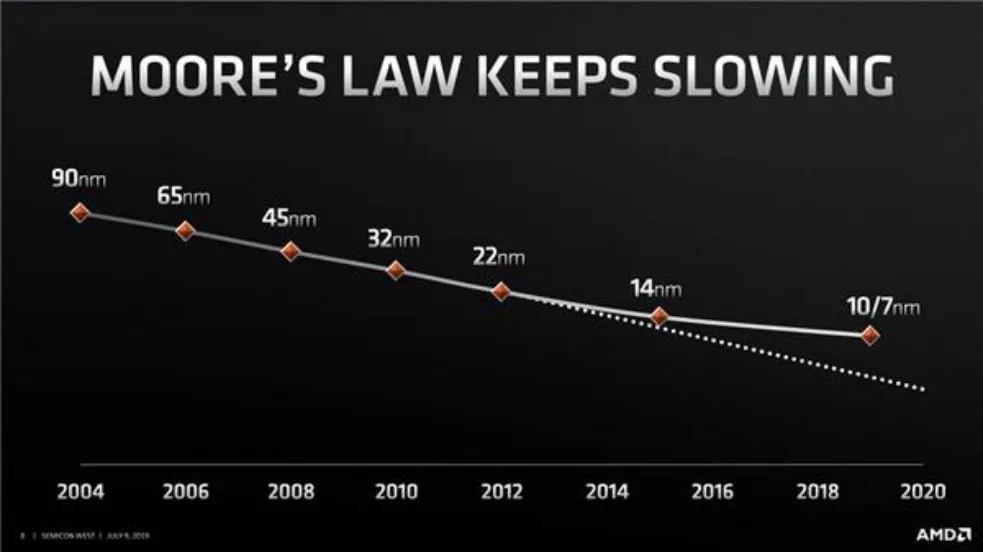

我國目前要攻克的難點，主要集中在“設計”環節。關于芯片設計，有一個很知名的理論——摩爾定律：當價格不變時，集成電路上可容納的元器件的數目，約每隔18-24個月便會增加一倍，性能也將提升一倍。10nm-7nm-5nm-3nm，工藝不斷接近原子極限，靠縮小物理尺寸提高集成度已經愈發艱難，摩爾定律顯著放緩，該如何續寫摩爾定律的傳奇?

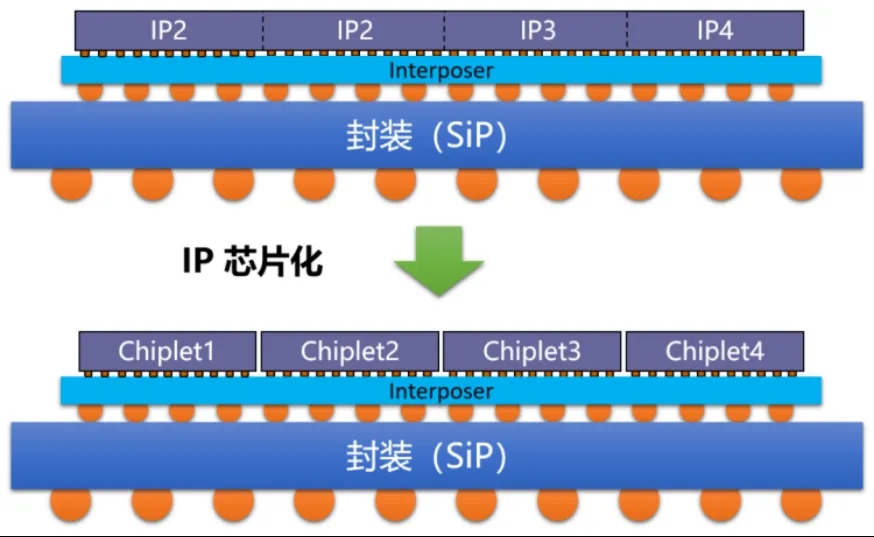

很多人把希望寄托于chiplet技術。Chiplet技術是把一些預先生產好的實現特定功能的芯片裸片通過先進的封裝技術集成在一起形成一個系統級芯片，而這些基本的裸片就是Chiplet。

使用Chiplet技術，減小了產生制造缺陷的概率，提高了小芯片晶粒的良率，從而降低單晶粒成本，另外，因可以靈活采用不同工藝集成，也降低了部分模塊被迫采用先進工藝帶來的成本問題，且一個項目的chiplet可直接復用到另一個項目，節省項目開發周期和成本。

Chiplet技術正朝向IP芯片化、集成異構化、集成異質化發展，但考慮到DIE、封裝、PCB因材質不同導致熱膨脹產生差異， Chiplet封裝上板后的產品將面臨較大的良率及可靠性問題，需要特定的應力仿真EDA工具以評估系統應用風險。

什么是EDA?

EDA 全稱是電子設計自動化(Electronic Design Automation)，狹義的EDA是指利用計算機輔助設計(CAD等)軟件，來完成超大規模集成電路(VLSI)芯片(IC)的功能設計、綜合、驗證、物理設計(包括布局、布線、版圖、設計規則檢測等)等流程的設計方式。

而廣義的EDA是指用于輔助完成超大規模集成電路芯片設計、制造、封裝、測試整個流程的計算機軟件。

國產EDA產業發展迅猛。中國半導體產業協會的數據表示，中國集成電路設計銷售額2021年達5047.93億元，同比增長19%。中國半導體行業協會集成電路設計分會(ICCAD)的數據顯示，2015年中國芯片設計公司數量?jī)H為736家，2021年已增長至2,810家，CAGR達25.02%。國內集成電路設計占比不斷提升，2021年集成電路設計占比更是高達43%，這些數據都表明，對于國產EDA的需求很大。

在國產EDA行業中，除了華大九天等深耕單個領域的老牌企業外，還出現了一些新興的企業，如芯瑞微(PhySim)。芯瑞微以其多物理場仿真軟件和提供chiplet一站式解決方案的服務而備受關注。

這些新興企業的涌現豐富了國產EDA行業的生態系統，推動了行業的創新和發展。它們積極應對著國內芯片設計與制造的挑戰，不斷提升技術能力，為國內芯片產業的發展做出了重要貢獻。隨著國內芯片需求的不斷增長，這些企業有望在國內市場中發展壯大，并在全球舞臺上展現實力。

結語

半導體行業作為關鍵領域，在科技迅猛發展的時代具有重要性。我國半導體行業正面臨技術攻堅戰，無數芯片從業者默默耕耘，努力在全球競爭中占據主動地位。政府出臺政策措施支持發展，優化行業環境，增強競爭力。教育和科研取得成績，高校和研究機構培養專業人才，產學研合作推動技術創新。然而，行業仍面臨競爭激烈、技術更新快的挑戰。我們需保持冷靜、堅定信心，依靠科技創新和人才培養提升實力，以應對困難和問題。只有如此，我們才能在未來競爭中立于不敗之地。我國半導體產業發展已取得成果，但仍需努力。我們應以嚴謹、穩重、理性的態度，推動半導體產業邁向新高峰，實現科技強國目標。
