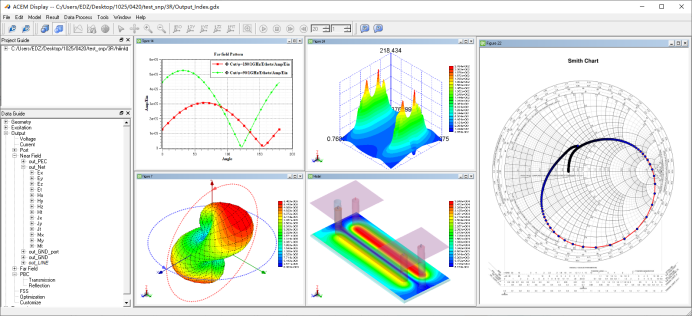

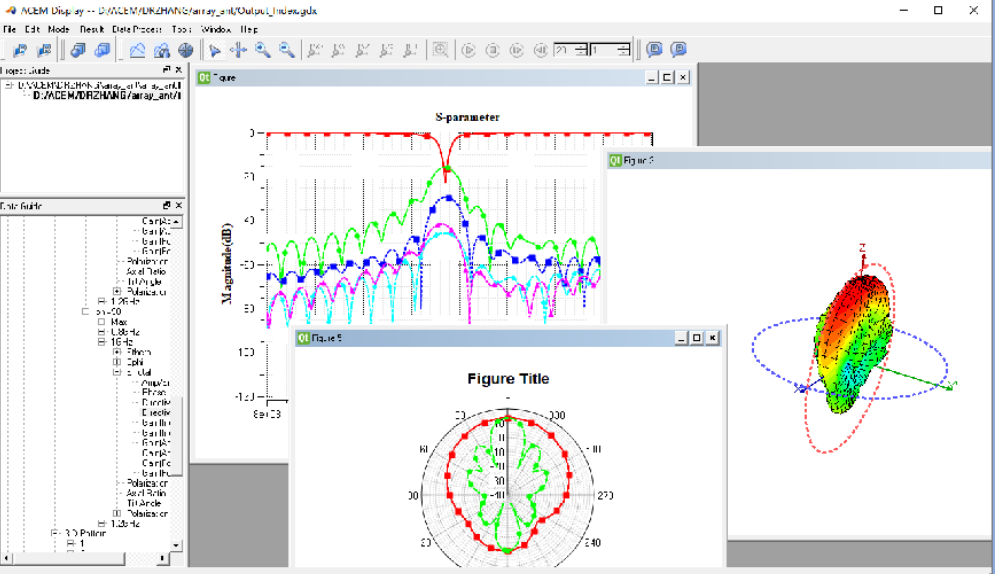

ACEM是由芯瑞微（上海）電子科技有限公司，基于自主知識產權技術開發的三維電磁仿真軟件。
作為任意三維結構全波電磁仿真工具，ACEM依托強大的3D編輯、自動參數化和極低的內存占用特性，搭載imesh智能加密和網格后處理引擎，高性能的GPU加速，可并行加速的HPC特性，適配于半導體、計算機、通信網絡、車用電子等多個行業的設計和仿真。
本次案例展現了ACEM對于DDR5內存的優化。在云計算、大數據分析、虛擬化等大規模數據中心；人工智能和深度學習領域；科學計算、工程模擬、氣象預測等高性能計算領域，ACEM都能夠在實際應用層面，提供參考與借鑒。
場景描述
現在電子系統設計中,基于DDR5總線技術的擴展應用越來越多,而DDR5總線的最高傳輸速率已經達8.4GT/s。如何保證DDR5總線傳輸的信號質量,在特定板材下的傳輸距離長度是多少，等等,都已成為電子系統設計必需面對的設計難題。
本案例針對DDR5總線的高速率、高帶寬、高性能以及點對點傳輸方式的特點,展開了基于POP結構的DDR5鏈路設計與信號完整性(SI)仿真技術的研究,并結合上述問題對所設計的鏈路進行SI仿真,詳細分析仿真結果,以此來研究DDR5的數據傳輸速度和吞吐量等信號完整性問題。
案例簡介

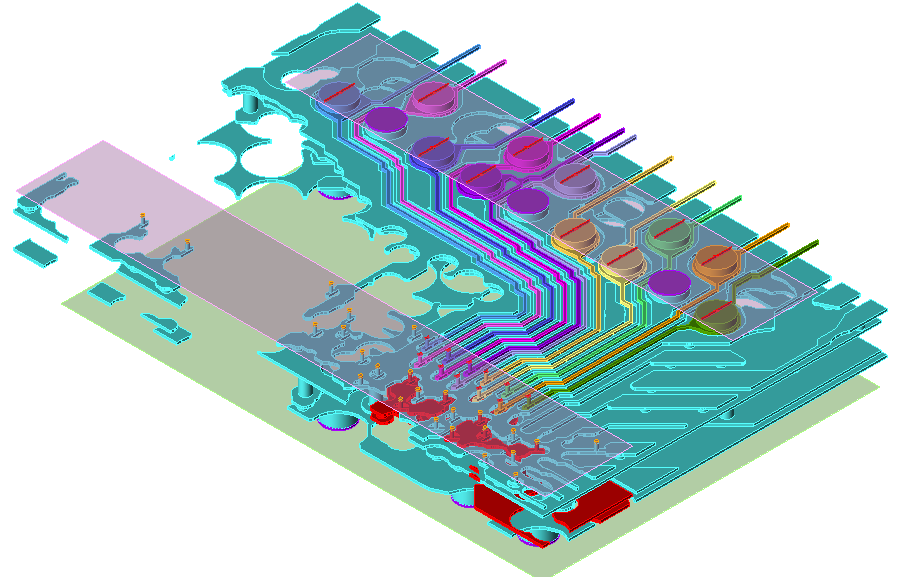

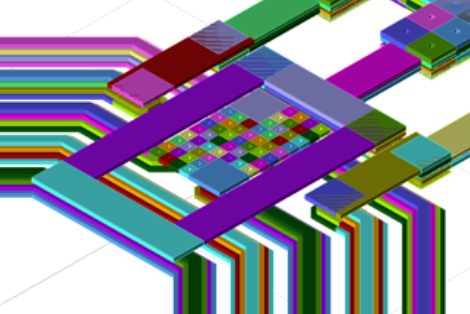

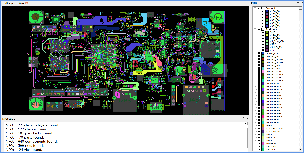

此案例為POP的封裝設計，用戶通過ACEM來優化高速并行接口走線設計，使信道質量符合設計要求。模型如下圖所示：
仿真設置
4.1 生成仿真模型，選擇Net和Component設置
Net Editor 區域選擇一組DDR信號進行仿真、勾選相關參考電源、參考地網絡；
Component Editor 區域設置焊球、port相關參數；
在 Information 區域選擇仿真模式，點擊 Generator cut model 即可生成模型。
4.2 設置仿真參數
設置仿真激勵、輻射邊界、仿真core，點擊開始就可以運行仿真。
仿真效果
5.1 S參數分析

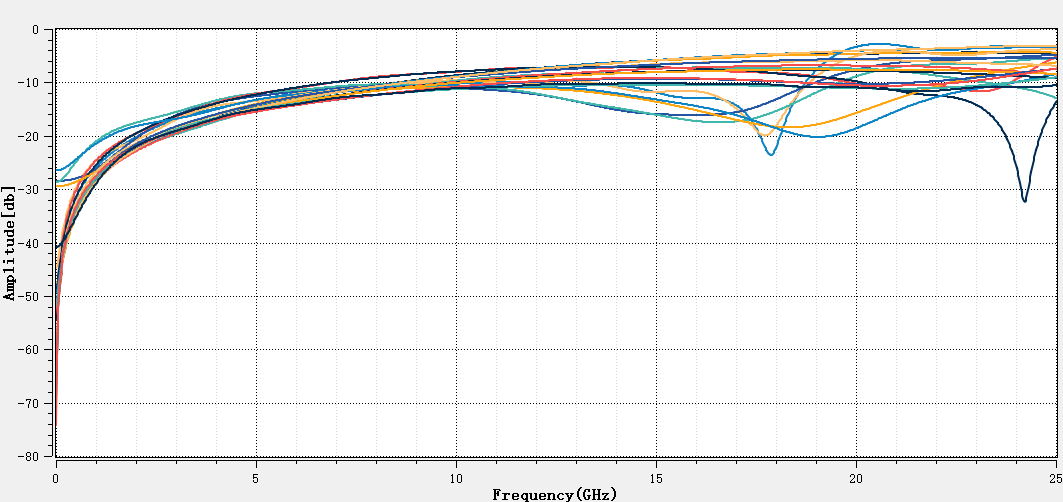

回損： DQ0-DQ7回損在10G以內滿足-10db的要求。

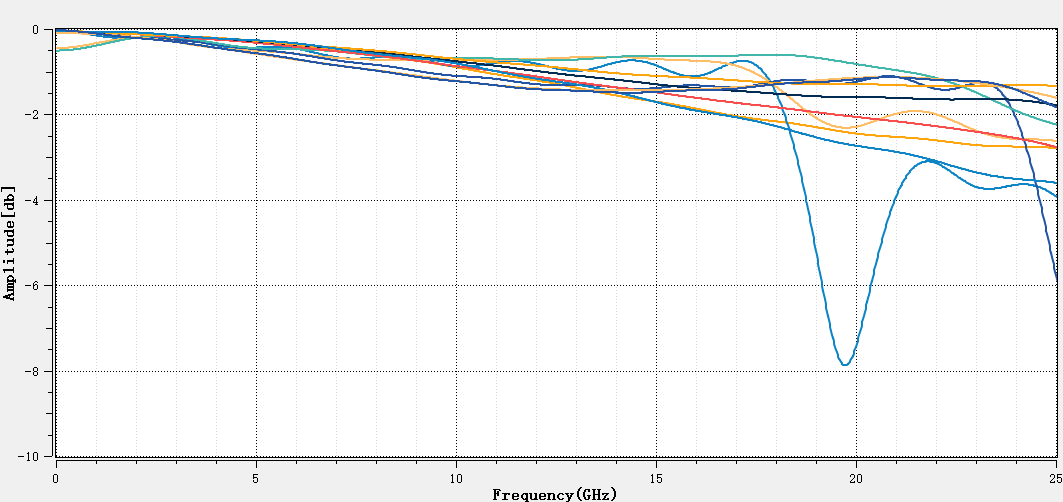

插損：其他端口滿足在-3db以上，DQ0的信號未滿足要求。
串擾：其他端口滿足在-30db以下，DQ5的信號未滿足要求。

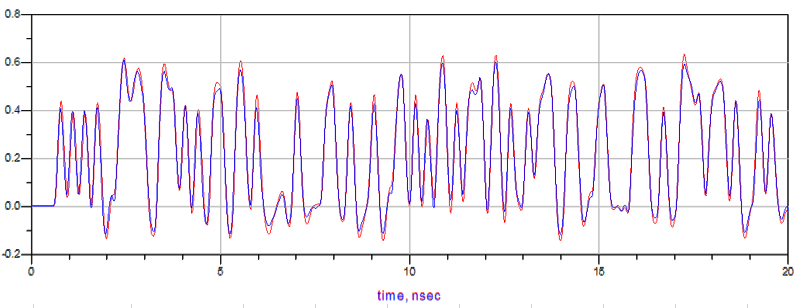

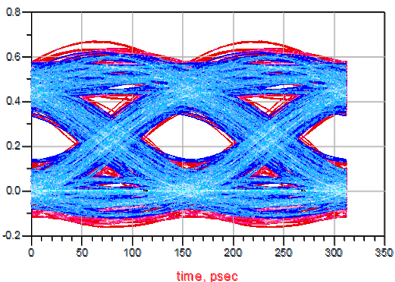

從眼圖可以看出在6400Mbps的眼高為：0.173，眼寬為9.062E-11。
發現眼睛張開不是很理想，通過在接收端設置均衡調整之后，眼寬和眼高在6400Mbps能夠滿足要求，以及通過合適的信號線寬度和阻抗匹配，減少傳輸線的功率衰減和反射。使用終端匹配電阻，降低信號反射和串擾的影響。在電路板設計中增加地平面和電源層，以提供足夠的屏蔽和隔離，合適地布局阻擋層，減少信號之間的干擾，優化后串擾滿足相關技術性指標。
ACEM在此案中的價值點
在現代計算系統中，DDR5（第五代雙倍數據率）是一種高性能的內存標準，可以提供更高的數據傳輸速度和吞吐量。為了確保DDR5在實際應用中具有穩定和可靠的性能，進行并行仿真以評估其信號完整性是至關重要的。
本案例通過ACEM仿真軟件仿真對DDR5信號的SI分析，得出最高速率信號在頻域的spec，提出改善信號傳輸質量、保證信號完整性的方法, 為實際應用提供了有益參考與借鑒。
查看更多
仿真場景
本案例是16層PCB電源背板，在載大電流的情況下可能會出現壓降過大，導致元器件欠壓或過孔電流密度較大導致超出過孔承載裕量等問題，嚴重情況下甚至會燒壞過孔。通過PhysimDC仿真分析本案例，驗證載240A大電流時是否出現上述問題，載流方案是否可行，大通流的情況下是否帶來過大的功耗，過孔載流是否正常，壓降是否在規定裕量內。
案例簡介
在本案例中,V_source（供電端）為手動創建的model——V_man1，加源48V；I_Sink(用電端)為手動創建的model——I_man1、I_man2、I_man3以及I_man4，各自載流60A，共240A。

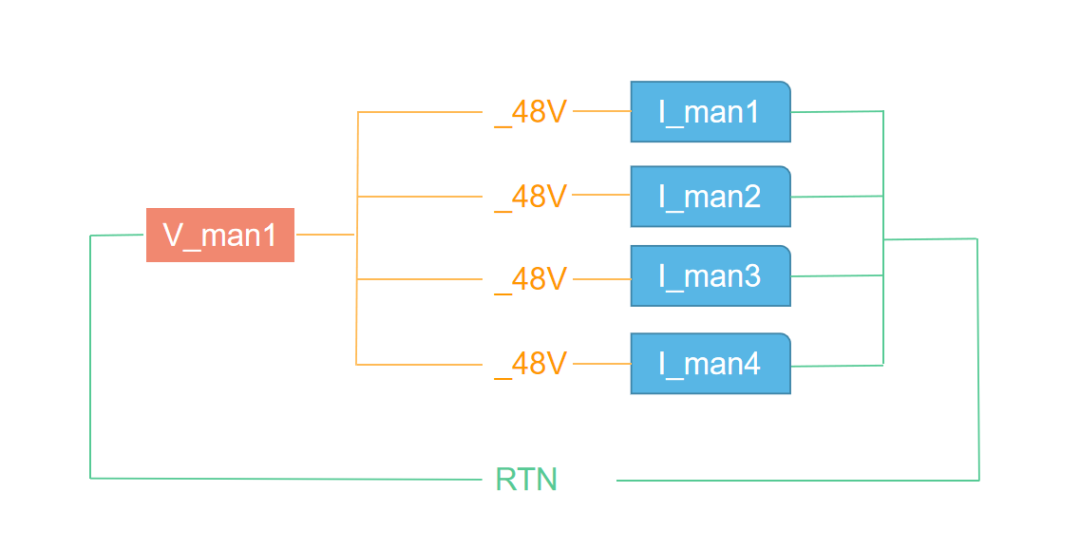

此案例DC仿真的電源網絡的示意圖如下：
電路連接示意圖
仿真設置
分類電源/地網絡
將仿真的電源網絡_48V分類至Pwr Net，將對應的地網絡分類至Gnd Net。

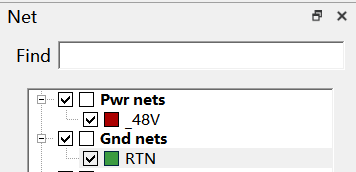

仿真網絡分類圖
選擇仿真電模型
本案例沒有可直接用作DC仿真的元器件，需要用戶手動創建Circuit，具體流程操作詳見PhysimDC Tutorial中的案例三。
設置仿真參數
設置Vsource加源48V，設置4個Isink分別載流60A共240A。

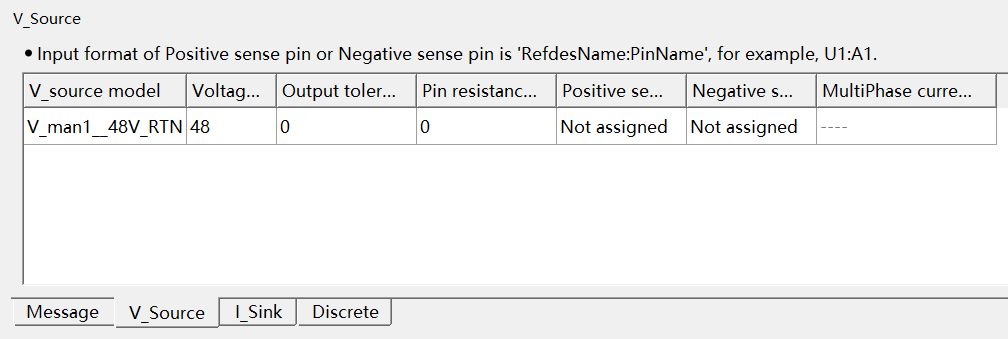

供電端參數設置

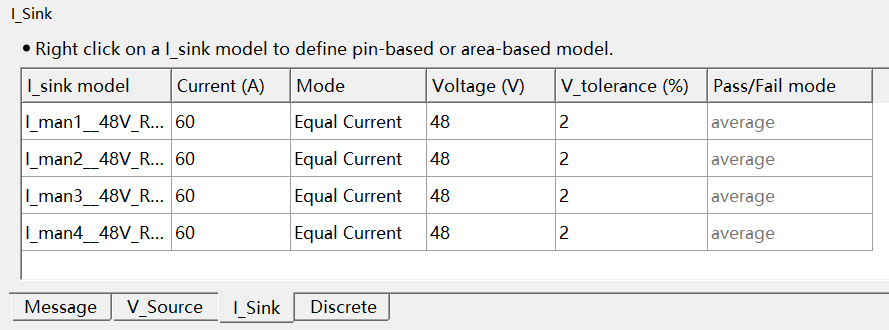

負載端參數設置
仿真結果
壓降分析
加了240A電流的情況下，仿真壓降在40mV內，壓降評估合理。

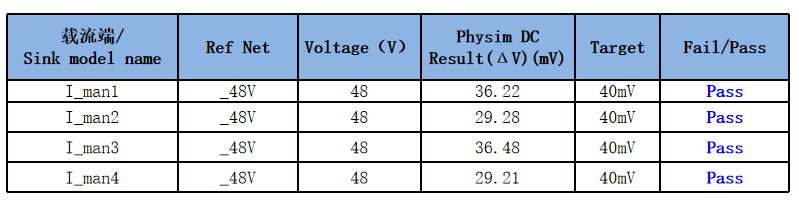

仿真壓降結果表格

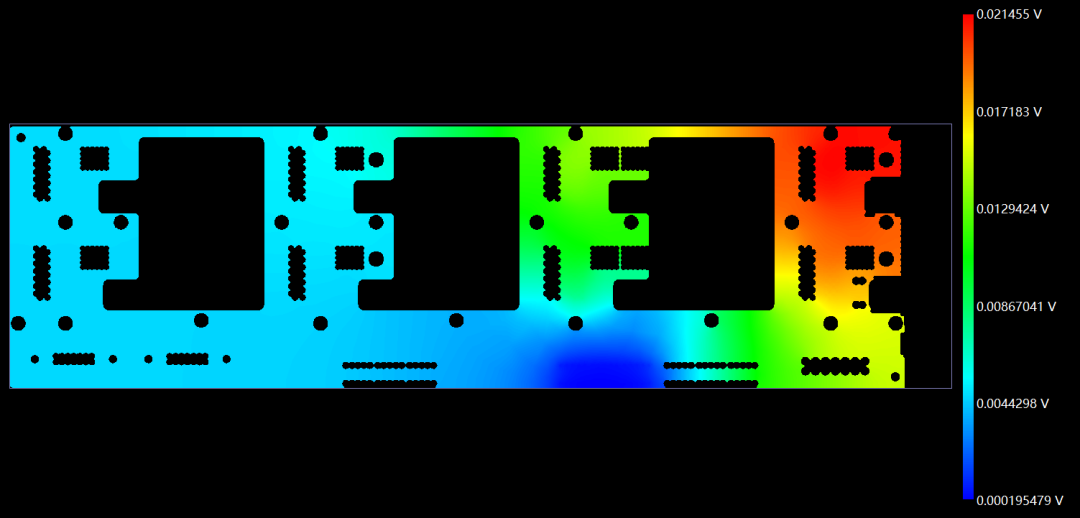

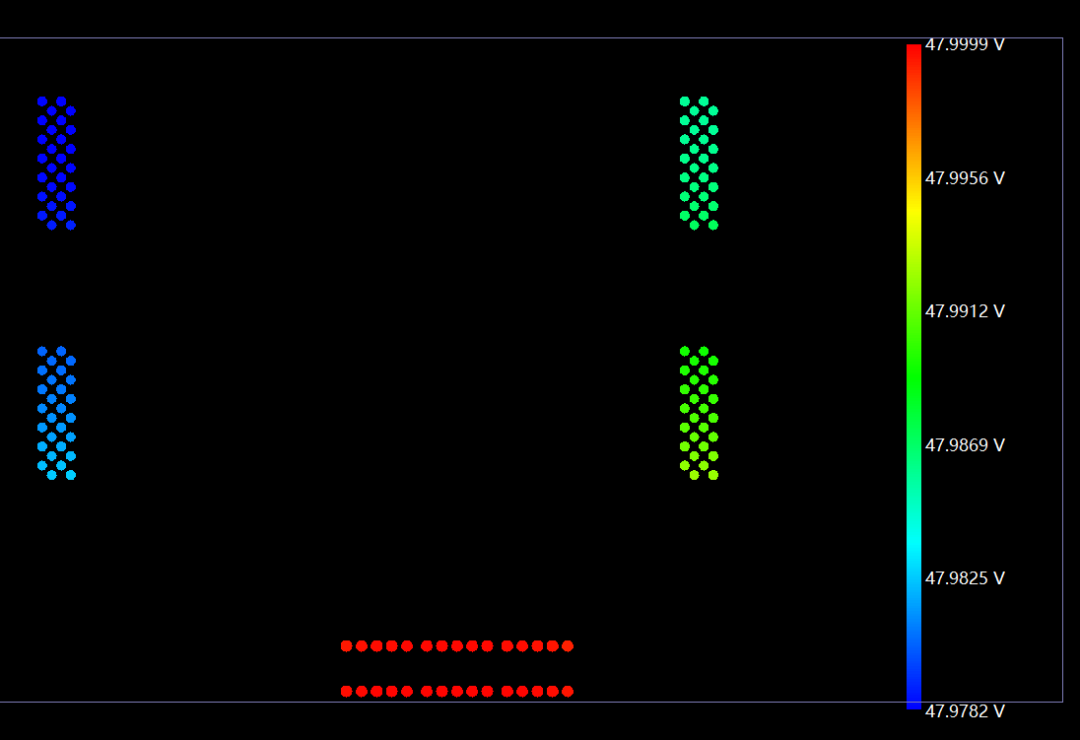

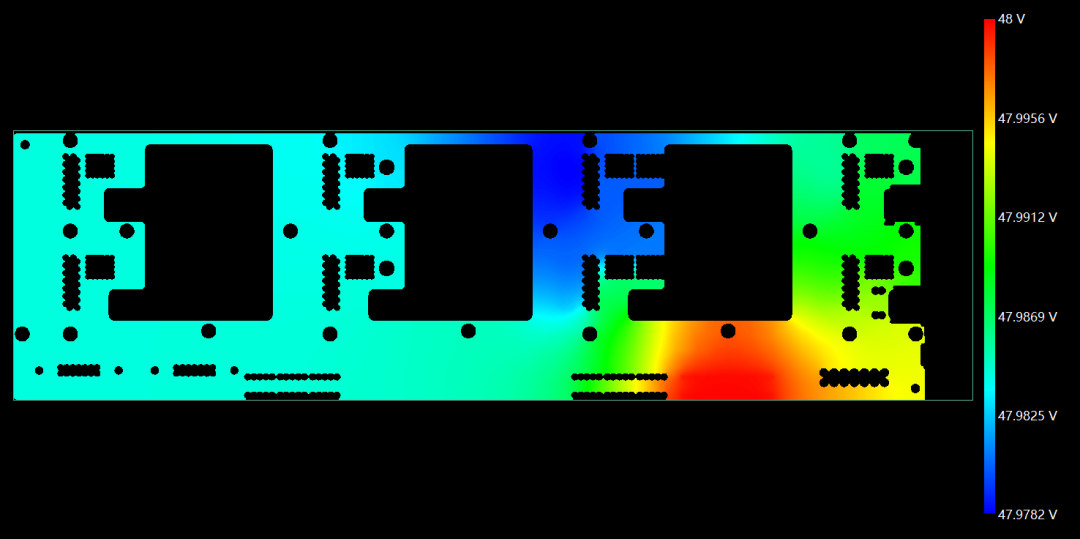

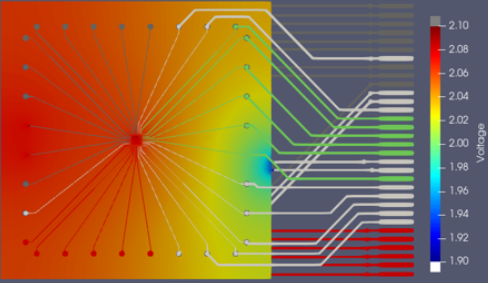

電源網絡壓降分布云圖1
電源網絡壓降分布云圖2

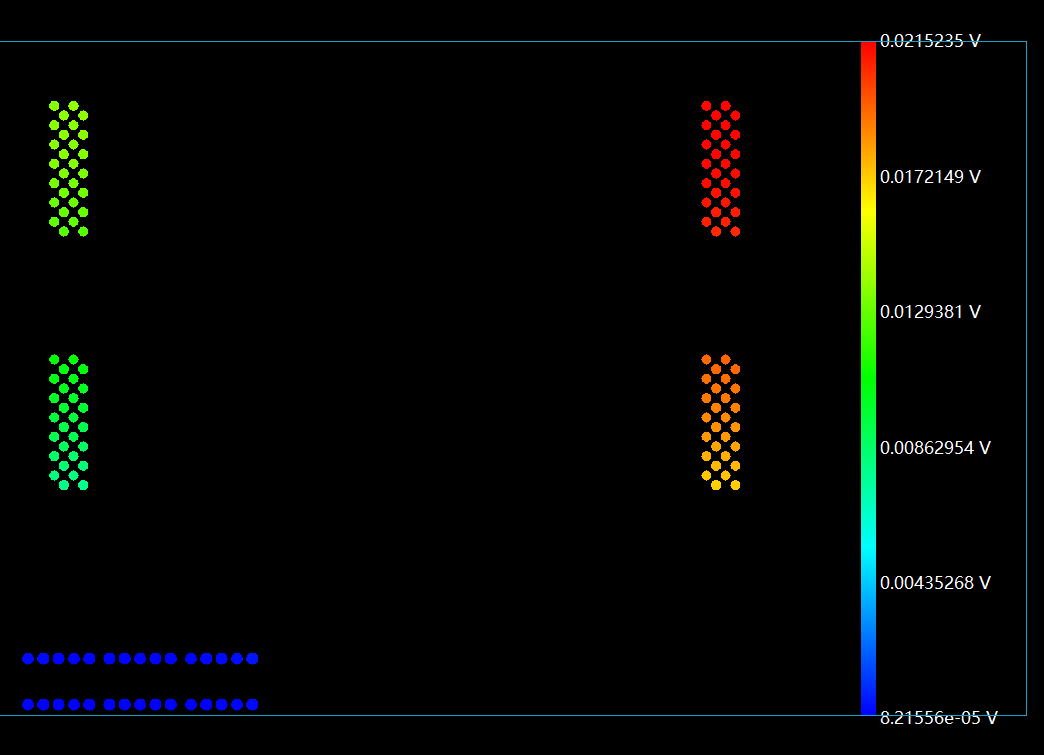

地網絡壓降分布云圖1
地網絡壓降分布云圖2
電流密度分析
電流密度分布未出現異常，電流熱點在合理范圍內，電流密度評估合理。

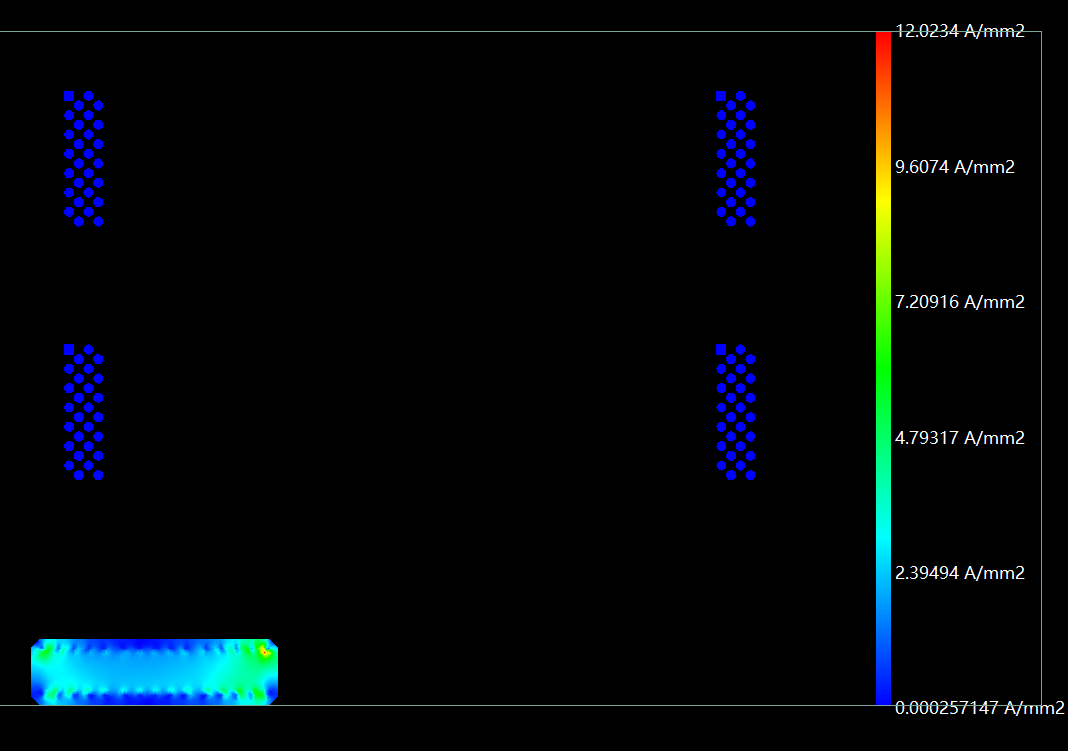

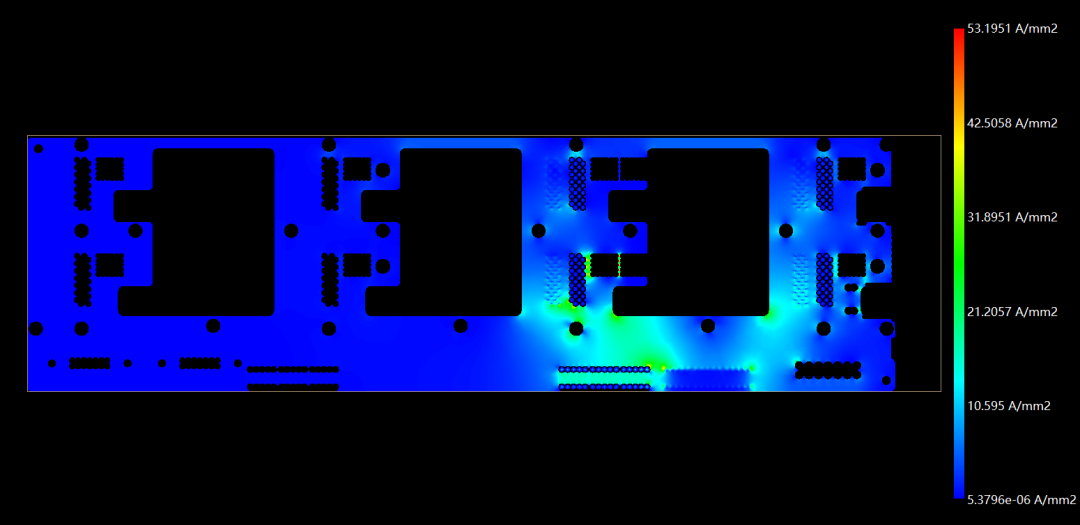

電流密度分布云圖1
電流密度分布云圖2
過孔電流分析
過孔電流熱點數據在過孔承載的裕量內，過孔載流評估合理。

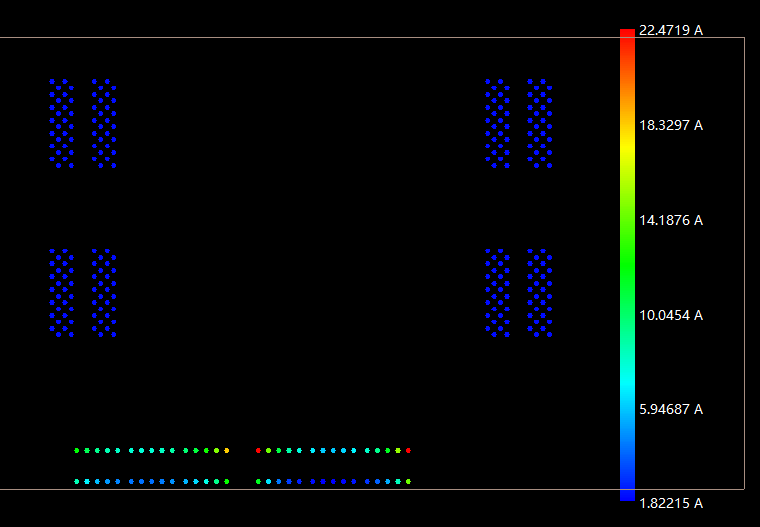

過孔電流分布云圖1
過孔電流分布云圖2
功耗分析
功耗沒有過大的情況，功耗密度云圖分布未出現異常，功耗評估合理。

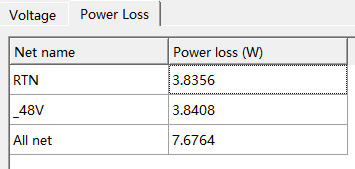

功耗結果表格

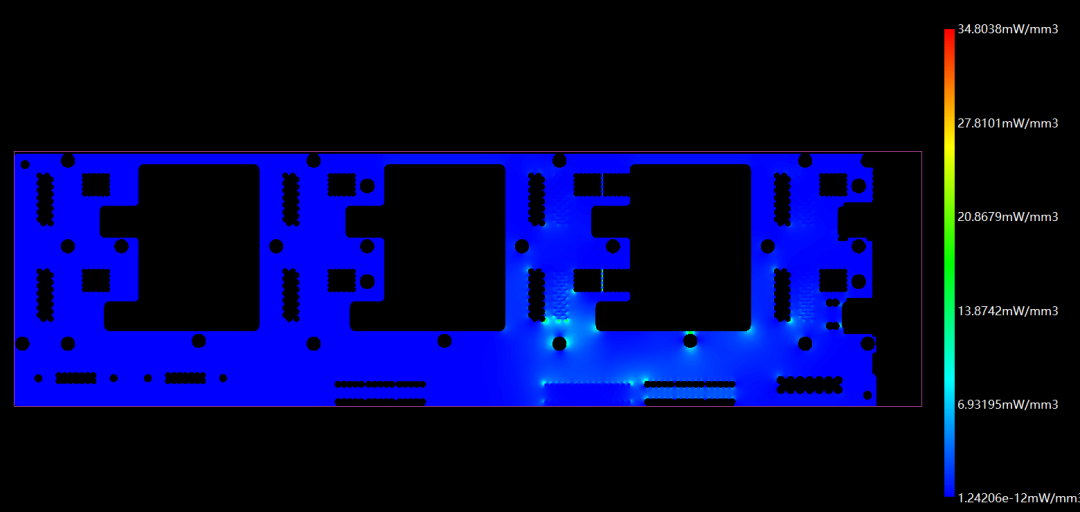

功耗密度分布云圖1
功耗密度分布云圖2
仿真結論
此背板在載流240A的情況下，壓降、功耗、電流熱點等仿真數據合理，在評估裕量內，2D結果分布云圖沒有出現異常，故認為載流240A的方案可行。
查看更多
適配行業

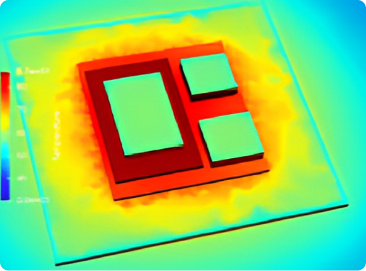

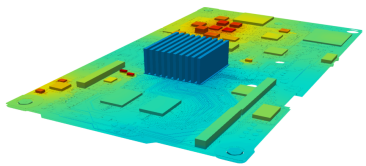

PhySimET是由芯瑞微（上海）電子科技有限公司，基于自主知識產權技術開發的電熱協同仿真工具。
PhySimET充分考慮電與熱之間的相互影響，使用高精度網格剖分、高效精確的有限元（FEM）算法，實現對芯片級、板級等的電熱協同分析。PhysimET適用于多個行業，如半導體、計算機、汽車、通信網絡
數據中心、交換機、服務器等行業，幫助優化其電子產品，縮短產品設計周期，提升產品競爭力。
本次案例為PhySimET在通信、基站硬件行業中的應用，使用戶在電子產品實體化前進行有效仿真，規避潛在設計風險。
場景描述
基站電源的設計對整個電路板至關重要，將直接影響電路的功能性和穩定性，若設計載流過大，將會引起一系列的直流問題，嚴重情況下可能會造成設計電路因過熱而燒毀（焦耳熱效應），若載流能力設計偏小，將造成設計閾值的冗余和硬件成本的浪費。所以對該產品進行直流優化在設計方面至關重要。
案例簡介
本案例用戶希望通過PhySimET來確認此設計的最大載流能力。未優化的原始設計載流為120A，電源背板最大可承載溫度為100℃，計劃通過仿真手段探索載流能力的上限，從而保證電源背板在溫度不超限值情況下，實現最大的設計載流能力。
仿真效果

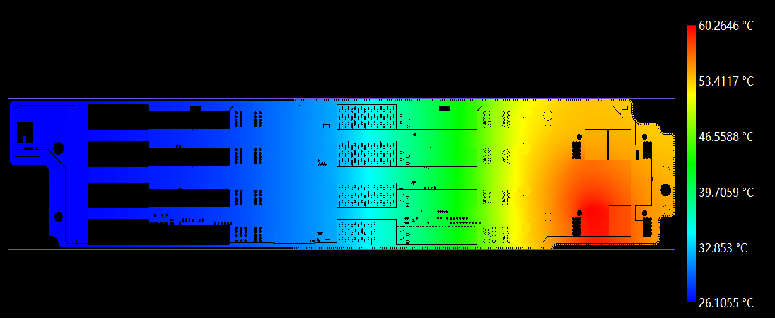

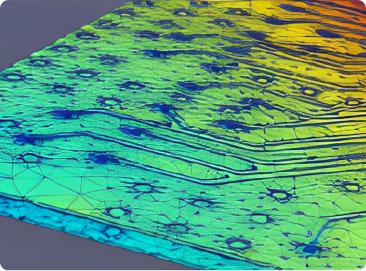

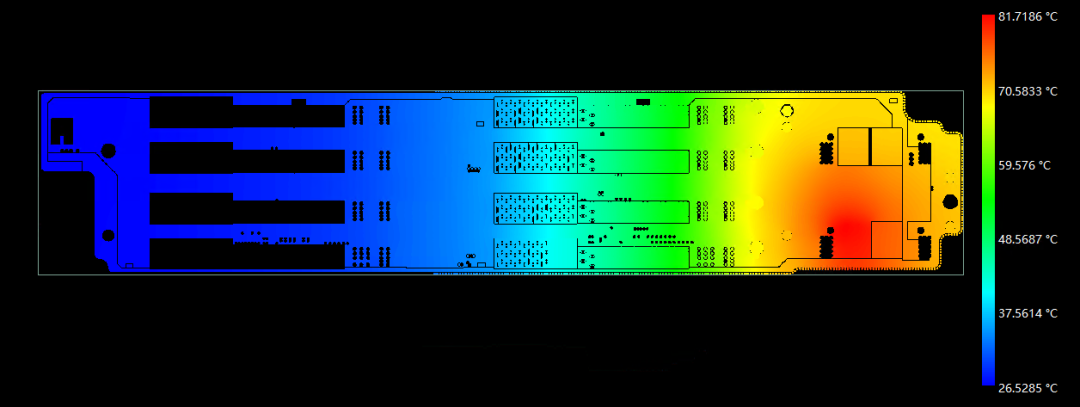

通過PhySimET仿真發現，該電源背板的最大載流能力在達到180A后依然有較高的直流和熱的優秀表現，于是將背板載流設計優化成180A，大幅提升了電源背板的載流性能，設計閾值大幅提升。
優化前
用戶的原始設計載流為120A。
優化后
通過PhySimET優化后，載流能力變為180A。
PhySimET在此案中的價值點
其主要的價值點在于，通過電源完整性仿真分析代替傳統的實驗手段，實現對原始設計電流的快速優化迭代，尋找設計性能的最優（溫度不超限值），將供電性能在可靠性和散熱要求下達到極致水平，并且PhySimET仿真耗時較短，精度準確（與商用電熱仿真軟件相比，最高溫度相差2℃以內）。
查看更多
1、適配行業:
通信、基站硬件行業。
2、場景描述:
客戶一站式服務需求，利用FPGA芯片/RSICV芯片以及外圍阻容等器件開展SiP定制設計。
3、案例介紹:

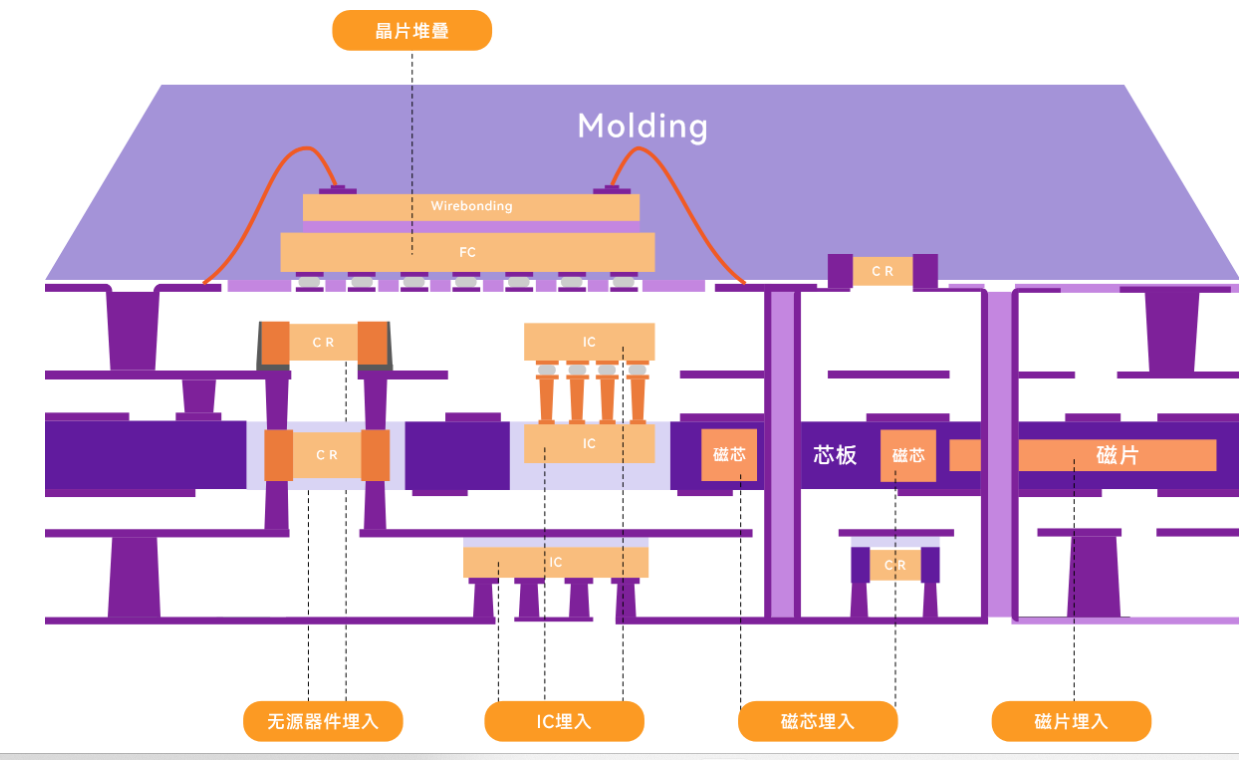

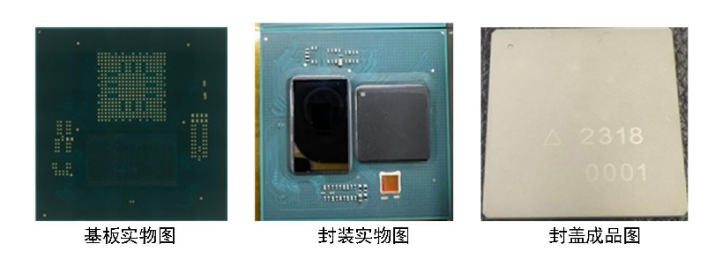

該方案使用FC+WB混合組裝方法,在ABF(Adaptive Beam Forming)基板頂部將FPGA、RISCV芯片和Flash組成微系統并通過焊盤進行互聯。ABF基板底部利用BGA焊球與PCB實現導通。再在整個系統外部增加金屬蓋實現散熱，金屬蓋與ABF基板采用導熱硅脂粘接完成。
在基板設計完成之后，進行對設計是否正確、系統性能、產品質量和可靠性等進行評估。這時，需要進行SiP仿真分析:熱(Thermal Simulation)、直流(DCSimulation)、信號完整性(Signal Integrity Simulation)、電源噪聲仿真(Power Delivery Network Simulatioon)。
系統封裝設計完成后，進行開發板設計。該開發板提供Socket接口、電源輸入、Debug接口、全局復位電路、時鐘系統、存儲接口(DDR、mirco SD)、以太網接口、USB接口、音頻接口、FMC插座等。
4、案例效果:
實現高集成度、小體積:尺寸不超過40X40mm，基板厚度不超過1mm，層數不超過10層。
多維度應用:可實現多類別應用，如存儲功能(DDR、eMMC)，音頻功能、千兆以太網、USB數據傳輸等。
該系統主頻不低于800MHz，運算能力不低于2.0DMIPS/MHz，浮點運算能力不低于4MFLOPS/MHz，FPGA容量不低于326,000 Logic Cells。
5、本公司在方案中的優勢:
本公司根據客戶需求，進行SiP方案一站式設計服務，縮短產品開發周期，減少客戶端開發應用成本:原理圖設計、封裝設計、自主開發軟件進行仿真驗證(熱仿真、直流仿真、信號完整性仿真、電源噪聲仿真等)、基板封裝加工生產測試、開發板設計組裝和測試。
查看更多
1、服務器載板(大尺寸PCB)
| 尺寸 | 64*42.5cm |
層數 | 14L |
| 銅厚 | L6~L9:1oz;其余層0.5oz |
| 總厚度 | 2.97mm |
| 最小孔徑 | 0.2mm |
| 表面處理 | 沉金 |
| 工藝難點 | 阻抗要求種類數量繁多，大尺寸 |
| 交期 | PCB制板周期:22天 |

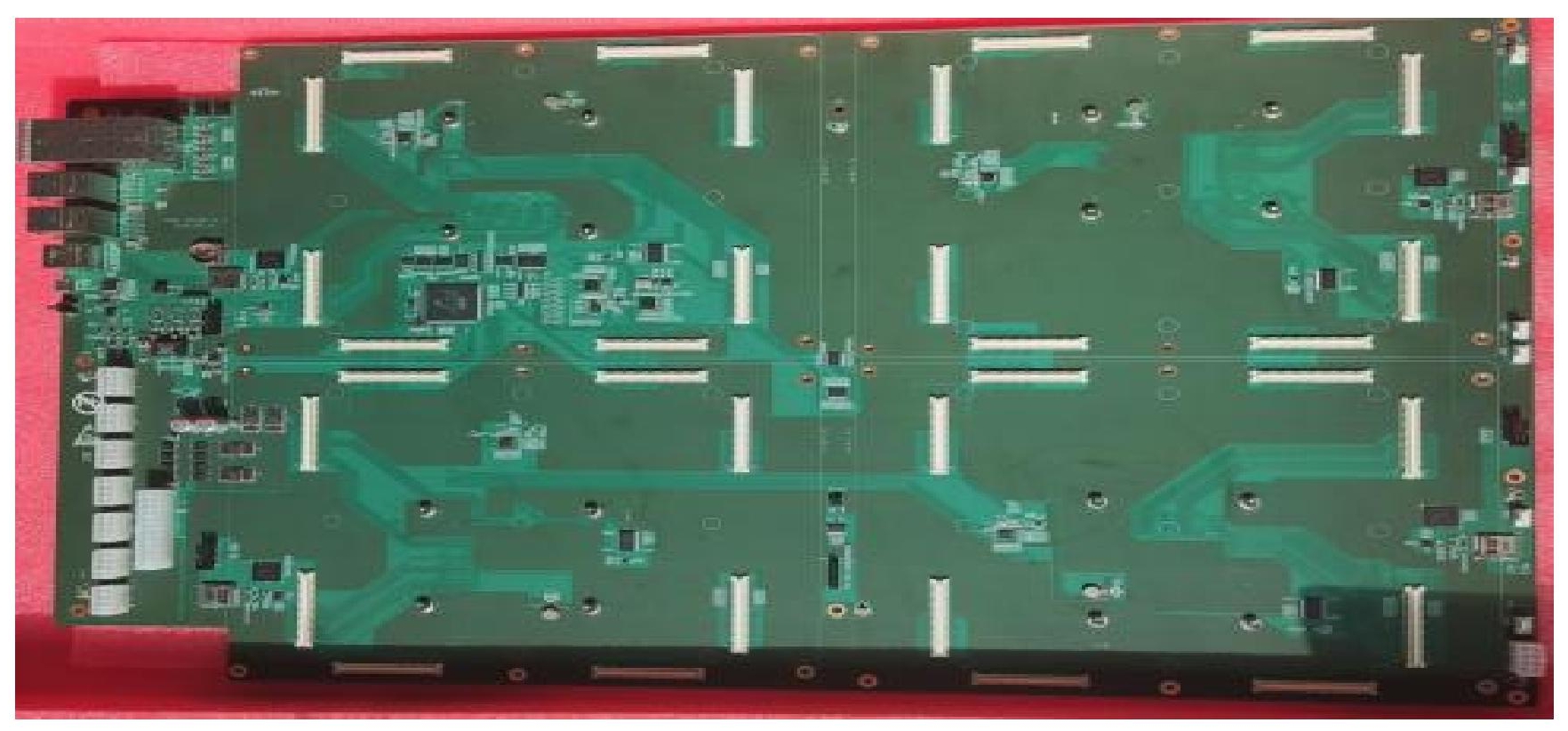

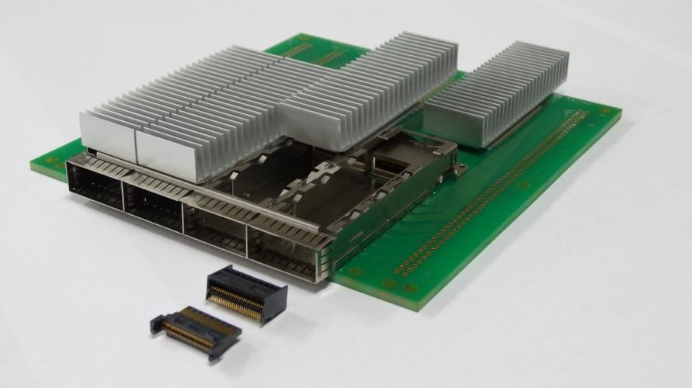

實物展示

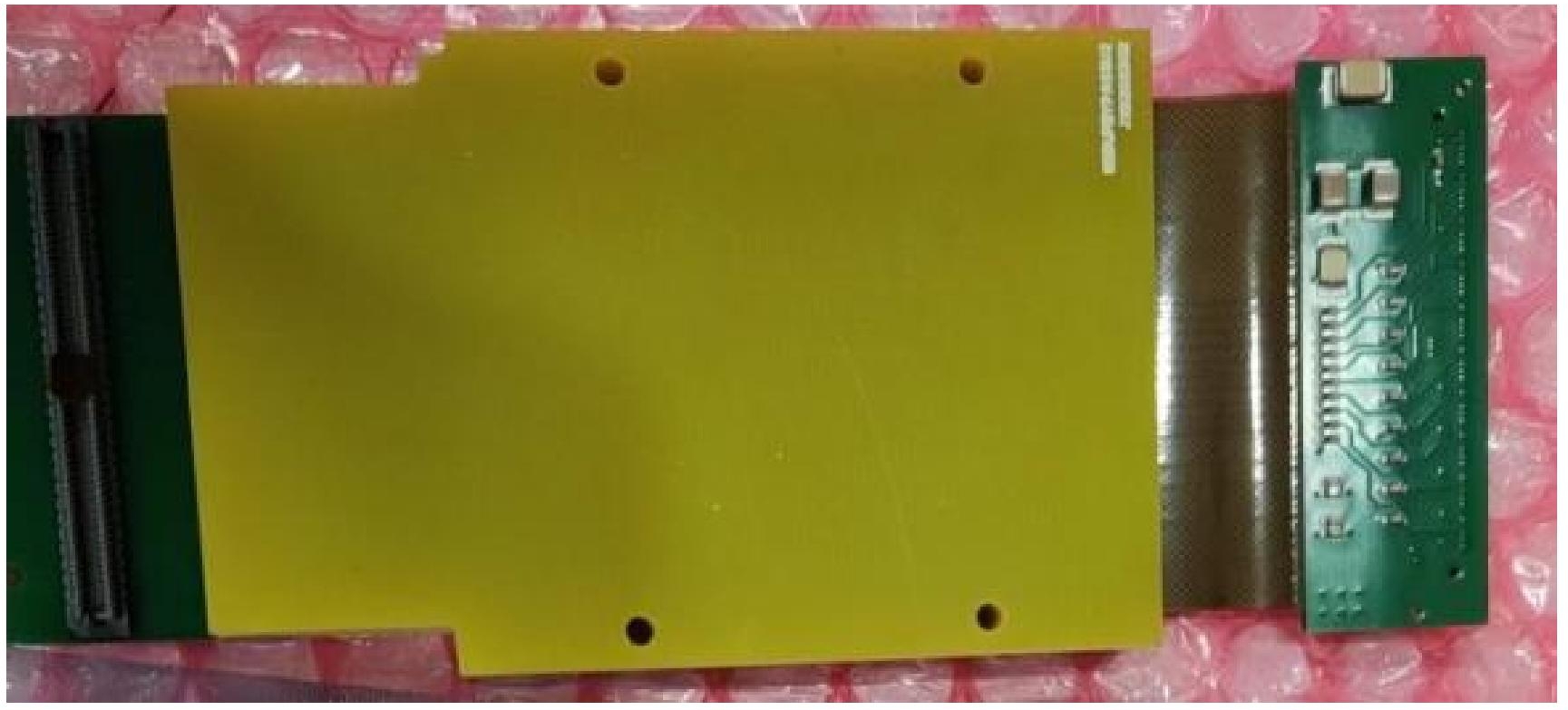

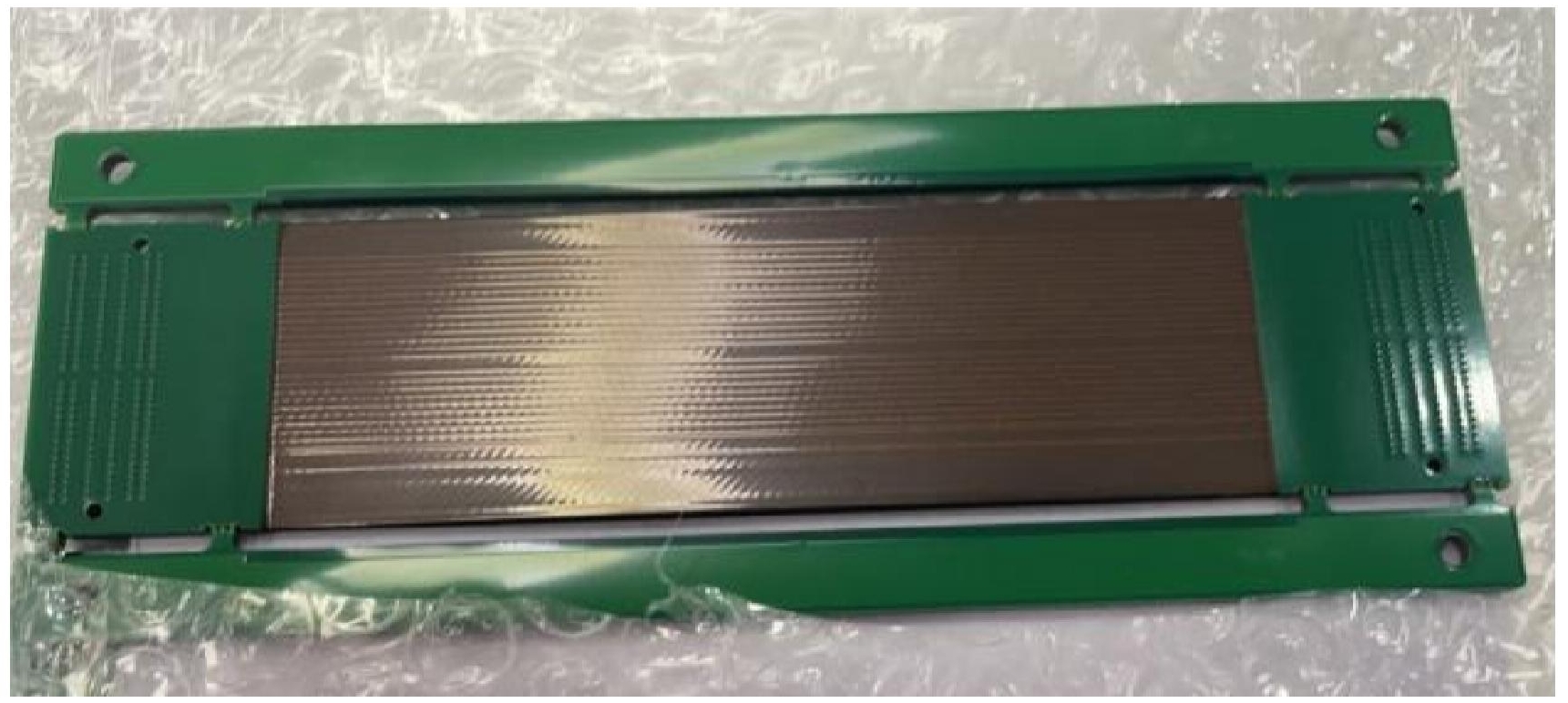

2、剛撓板
| 尺寸 | 14.076*5.088 cm |
| 層數 | 12L L3~L10為軟板層 |
| 銅厚 | 0.5oz |
| 總厚度 | 2.2mm |
| 最小孔徑 | 1 mil |
| 表面處理 | 沉金 |
| 工藝難點 | 軟板到孔的距離≥1.0mm;軟板層有阻抗需求 |
| 交期 | PCB制板周期:20天 |
3、補強板
| 尺寸 | 51.9*132.95mm |
| 層數 | 8L(L3-L6為軟板層) |
| 銅厚 | 內層 0.5oz 外層1oz |
| 總厚度 | 1.6mm，補強區域:10.2mm |
| 最小孔徑 | 0.2mm |
| 表面處理 | 沉金 |
| 工藝難點 | 在8L軟硬結合板的基礎上增加補強，厚度由1.6mm→10.2mm， 厚度工差±0.4mm |
| 交期 | PCB+PCBA威品制造周期25天 |
| 尺寸 | 6.82*6.82mm |
| 層數 | 4L |
| 銅厚 | 1 oz |
| 總厚度 | 1.5mm |
| 表面處理 | 鎳鈀金 |
| 工藝難點 | 4LPCB臺階板，兩階臺階，成品厚度:1.5mm，克服焊盤溢膠問題 |
| 交期 | PCB制板時間:15天 |
4、臺階板

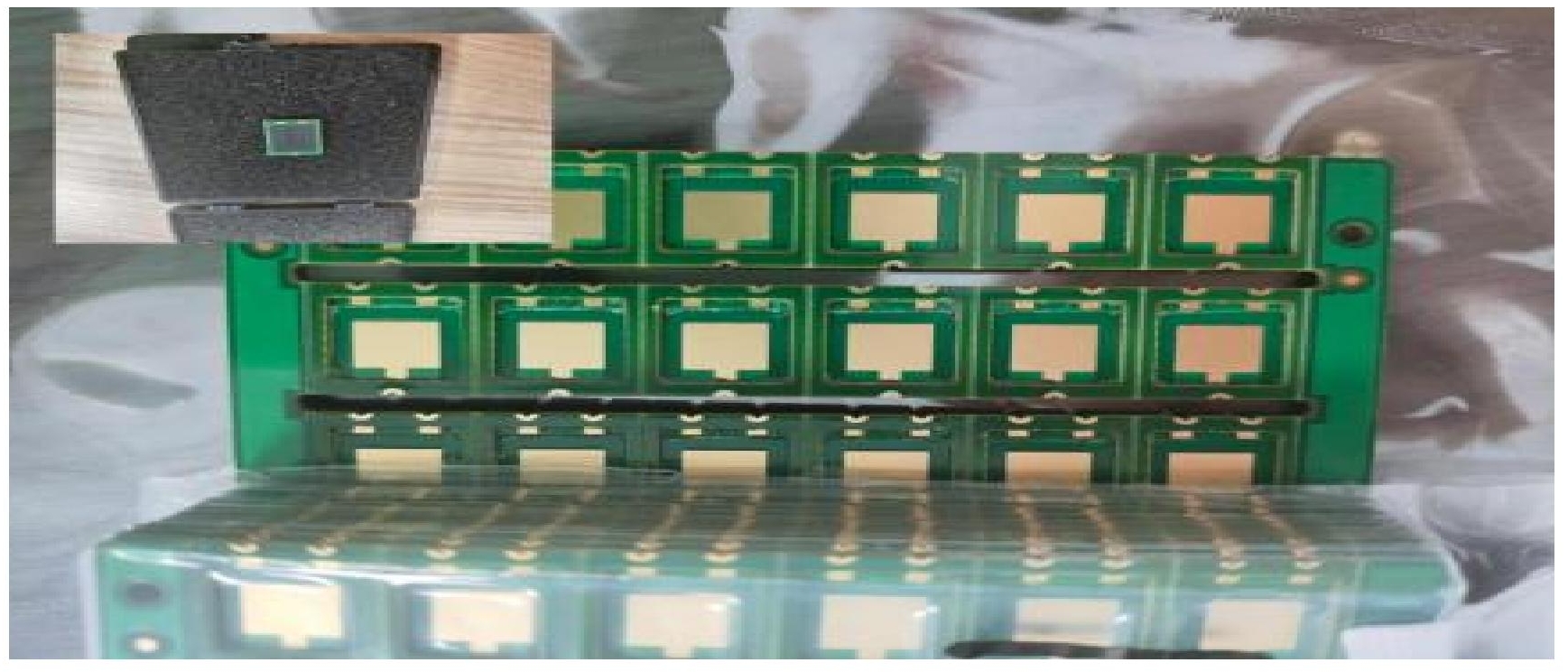

實物展示
5、COB打線板
| 尺寸 | 18.5*6.2cm |
| 層數 | 16L |
| 銅厚 | 1 oz |
| 總厚度 | 2mm |
| 表面處理 | 鎳鈀金 |
| 工藝難點 | 電氣孔密集，不同網絡孔邊與孔邊之間最小距離為11mil， |
| 交期 | PCB制板時間:15天，貼裝+打線:9天 |

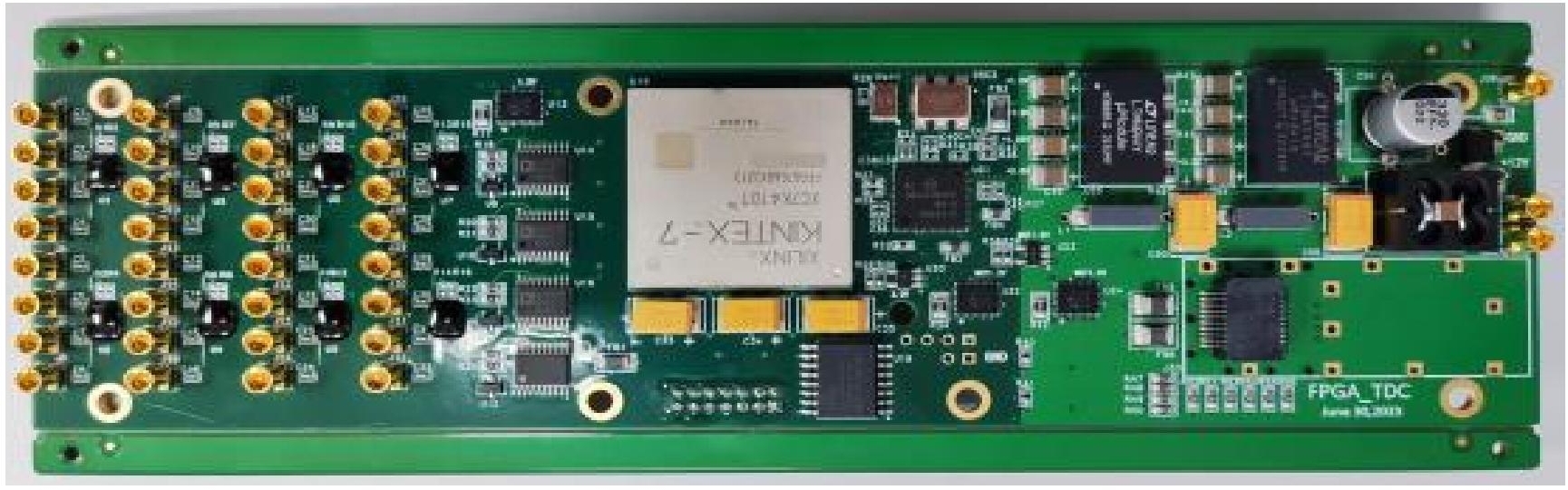

實物展示
查看更多
底部連接器
1、適配行業：
底部連接器設計廣泛應用在移動消費類產品上，目前市場上應用產品主要為移動電話、PDA、DSC(數碼相機)以及MP3等便攜產品。
2、場景描述：
由于是直流回路，可選用普通電容器件。此端口可能會受到高能量的沖擊，可以選用集成TVS或分立的器件。
3、案例介紹：
