PART1  適配行業

ACEM是由芯瑞微(上海)電子科技有限公司，基于自主知識產權技術開發的三維電磁仿真軟件。

作為任意三維結構全波電磁仿真工具，ACEM依托強大的3D編輯、自動參數化和極低的內存占用特性，搭載imesh智能加密和網格后處理引擎，高性能的GPU加速，可并行加速的HPC特性，適配于半導體、計算機、通信網絡、車用電子等多個行業的設計和仿真。

本次案例展現了ACEM對于DDR5內存的優化。在云計算、大數據分析、虛擬化等大規模數據中心;人工智能和深度學習領域;科學計算、工程模擬、氣象預測等高性能計算領域，ACEM都能夠在實際應用層面，提供參考與借鑒。

PART2  場景描述

現在電子系統設計中,基于DDR5總線技術的擴展應用越來越多,而DDR5總線的最高傳輸速率已經達8.4GT/s。如何保證DDR5總線傳輸?shù)男盘栙|(zhì)量,在特定板材下的傳輸距離長度是多少，等等,都已成為電子系統設計必需面對的設計難題。

本案例針對DDR5總線的高速率、高帶寬、高性能以及點對點傳輸方式的特點,展開了基于POP結構的DDR5鏈路設計與信號完整性(SI)仿真技術的研究,并結合上述問題對所設計的鏈路進行SI仿真,詳細分析仿真結果,以此來研究DDR5的數據傳輸速度和吞吐量等信號完整性問題。

PART3  案例簡介

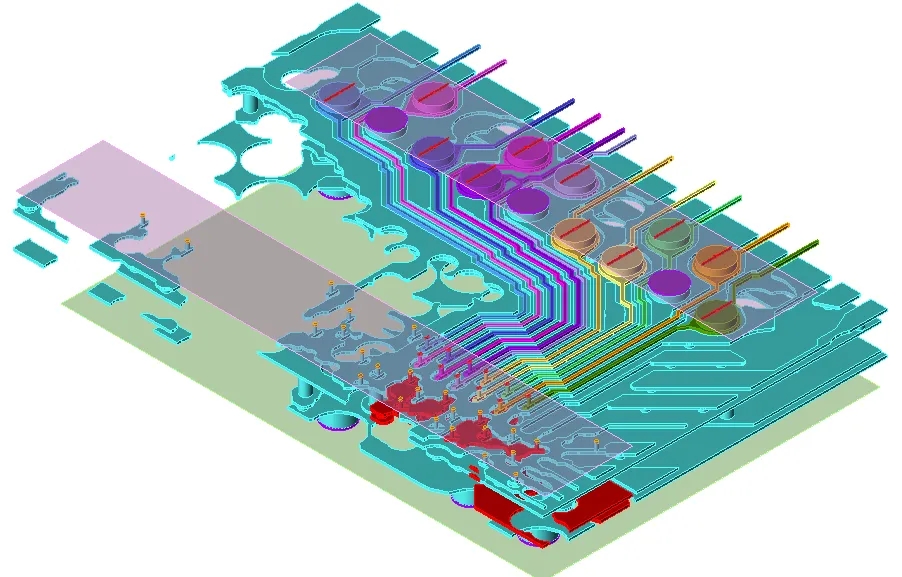

此案例為POP的封裝設計，用戶通過ACEM來優化高速并行接口走線設計，使信道質量符合設計要求。模型如下圖所示：

PART4  仿真設置

4.1 生成仿真模型，選擇Net和Component設置

Net Editor 區域選擇一組DDR信號進行仿真、勾選相關參考電源、參考地網絡;

Component Editor 區域設置焊球、port相關參數;

在 Information 區域選擇仿真模式，點擊 Generator cut model 即可生成模型。

4.2 設置仿真參數

PART5  仿真效果

5.1 S參數分析

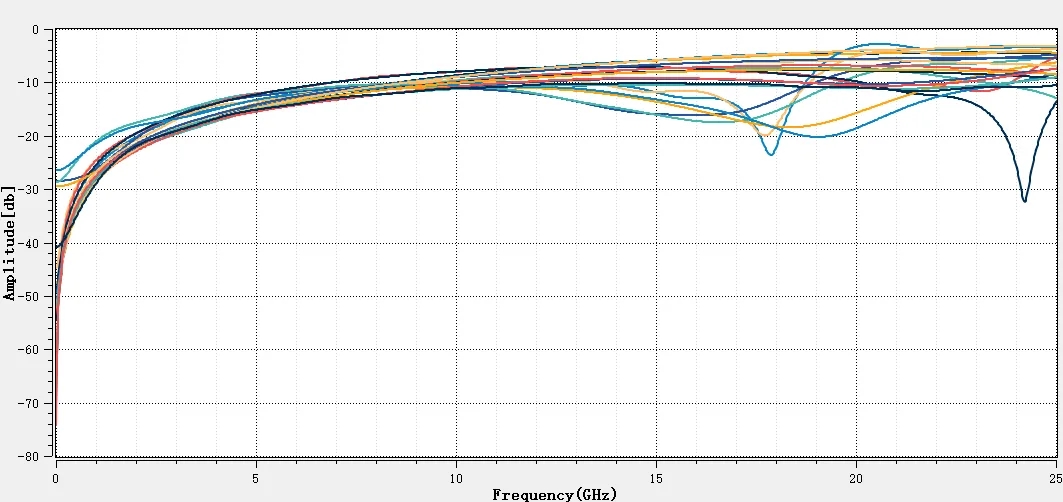

回?fù)p：DQ0-DQ7回?fù)p在10G以內滿足-10db的要求。

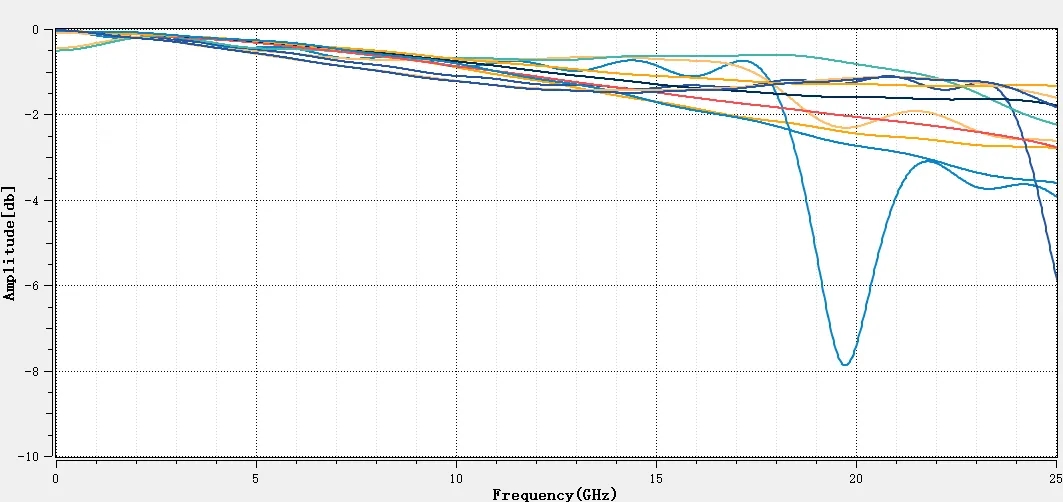

插損：其他端口滿足在-3db以上，DQ0的信號未滿足要求。

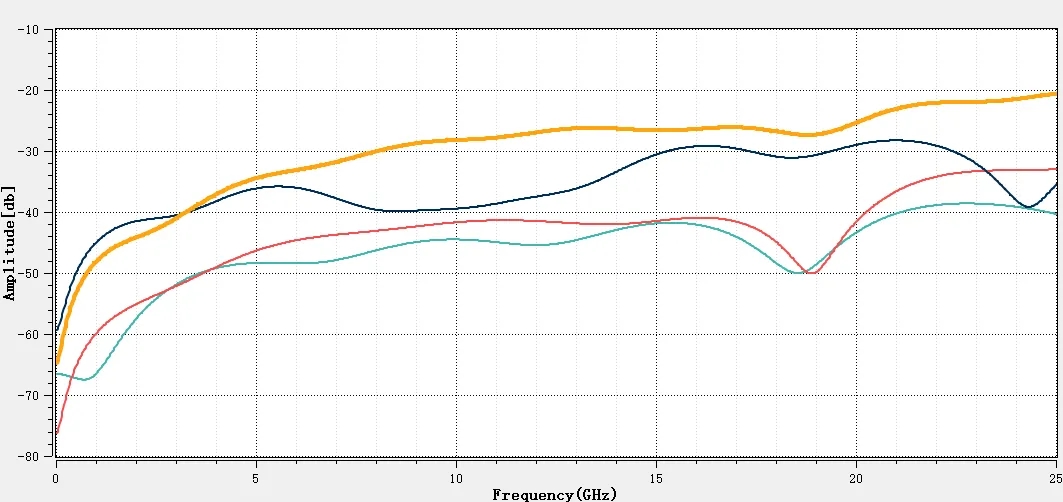

串?dāng)_：其他端口滿足在-30db以下，DQ5的信號未滿足要求。

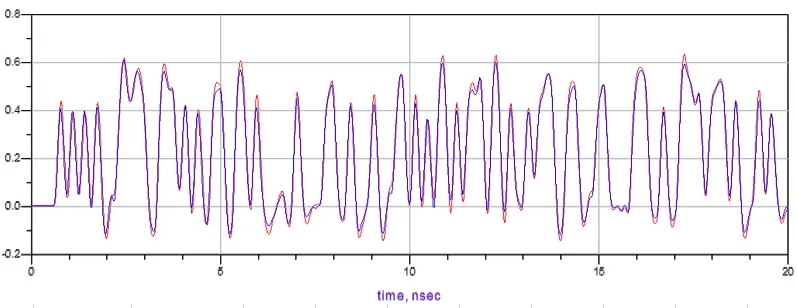

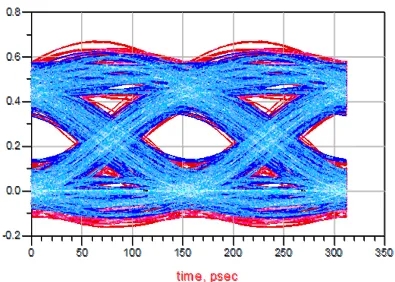

從眼圖可以看出在6400Mbps的眼高為：0.173，眼寬為9.062E-11。

發現眼睛張開不是很理想，通過在接收端設置均衡調整之后，眼寬和眼高在6400Mbps能夠滿足要求，以及通過合適的信號線寬度和阻抗匹配，減少傳輸線的功率衰減和反射。使用終端匹配電阻，降低信號反射和串?dāng)_的影響。在電路板設計中增加地平面和電源層，以提供足夠的屏蔽和隔離，合適地布局阻擋層，減少信號之間的干擾，優化后串?dāng)_滿足相關技術性指標。

PART6  ACEM在此案中的價值點

在現代計算系統中，DDR5(第五代雙倍數據率)是一種高性能的內存標準，可以提供更高的數據傳輸速度和吞吐量。為了確保DDR5在實際應用中具有穩定和可靠的性能，進行并行仿真以評估其信號完整性是至關重要的。

本案例通過ACEM仿真軟件仿真對DDR5信號的SI分析，得出最高速率信號在頻域的spec，提出改善信號傳輸質量、保證信號完整性的方法, 為實際應用提供了有益參考與借鑒。
